自动双面给油机结构

2025-12-19 14:32:27

0次

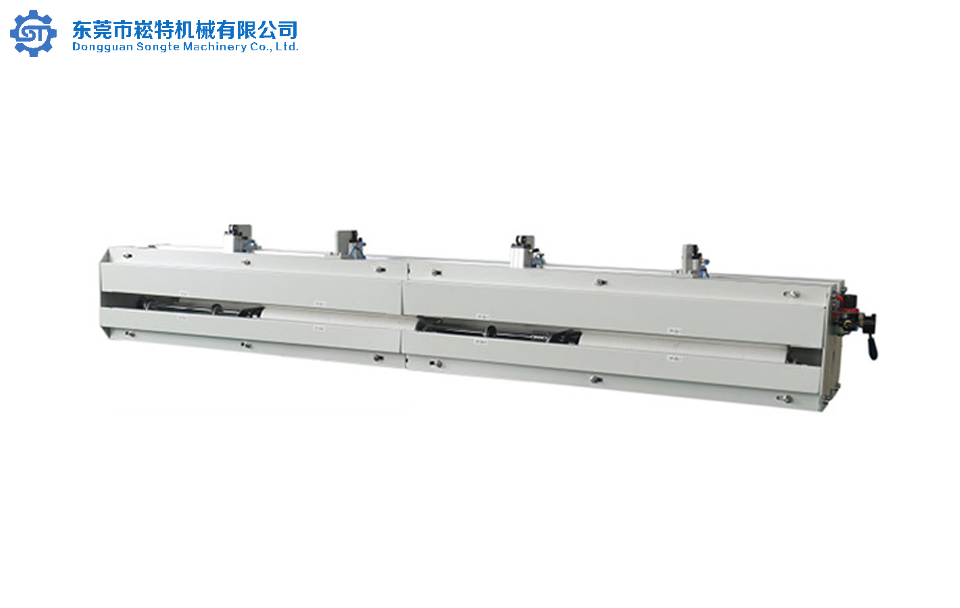

崧特机械自动双面给油机的结构会根据机型（小型手动 / 中型半自动 / 大型全自动）有一定差异，但整体是围绕「双面同步给油」的核心功能设计，基础结构可以分为 6 个部分：

送料定位结构
这部分是用来固定、输送待加工的工件，保证工件可以稳定通过给油区域，不同机型的结构不同：
- 小型手动款：一般是简易的定位挡板、手动推送的滑轨
- 中大型自动款：多是伺服电机驱动的输送辊、定位传感器，部分会带有工件矫正的结构，避免工件偏移导致给油不均
双面给油执行结构
这是设备的核心结构，负责完成双面的给油动作，常见的有两种形式：
- 辊涂式：上下各 1 组（或多组）的给油辊，工件从两组油辊中间通过，油辊会把油料均匀的涂在工件的两个表面，这种结构的给油均匀度高，适合平面板材、小型五金件
- 喷雾 / 喷油式：上下各 1 组的喷油喷头，通过压力把油料雾化后喷在工件的两个表面，这种结构适合异形工件，或者需要薄油层的场景
油料供给与调控结构
负责储存、输送、控制油料的供给，包含：
- 储油箱：用来存放工业用油，部分会带有加热或者恒温结构，避免油料粘稠度过高
- 计量泵 / 供油泵：负责把油料从储油箱输送到给油结构，同时可以精准控制给油量
- 调压 / 调量阀：用来调节给油的压力、油量，适配不同的工件需求
回油与过滤结构
用来回收多余的油料，同时过滤油料中的杂质，降低油料浪费和设备损耗：
- 回油槽：收集给油后滴落的多余油料
- 过滤装置：一般是滤芯或者过滤棉，过滤油料中的杂质后，再把油料送回储油箱循环使用
控制结构
负责控制设备的运行，不同机型的复杂度不同：
- 小型手动款：一般是简单的开关、手动调节的旋钮
- 中大型自动款：会带有 PLC 控制器、触控面板，部分可以和生产线联动，设置给油参数、运行速度，还有故障预警的功能
机身框架结构
是设备的基础支撑，一般是金属材质，小型款多是碳钢，中大型款多是不锈钢或者经过防锈处理的碳钢，用来固定所有的结构部件，同时起到防护的作用
